KiCad para MacOS 2025

KiCad para macOS
É um poderoso conjunto de ferramentas para criar e editar layouts e esquemas de PCB. Todo esse conjunto de programas pertence a uma classe separada, EDA - Electronics Design Automation. Componentes integrados permitirão que você crie, visualize e verifique a correção das regras ERC. Este software permite que você desenvolva diagramas de circuitos complexos usando bancos de dados de componentes eletrônicos e verifique a integridade do sinal. Inclui aplicativos gratuitos, bases e modelos abertos e bibliotecas.

O usuário pode criar layouts profissionais de placas de circuito impresso e diagramas de circuitos elétricos bem projetados de até 32 camadas de cobre. Agora, o programa tem um roteador push-to-shove para trabalhar com pares diferenciais e uma ferramenta interativa para ajustar o comprimento das trilhas.

Recursos do KiCad para macOS
Schematic Editor (Eeschema) : Eeschema é o módulo para criar e editar esquemas. Ele permite que os usuários projetem circuitos eletrônicos conectando componentes e definindo conexões.

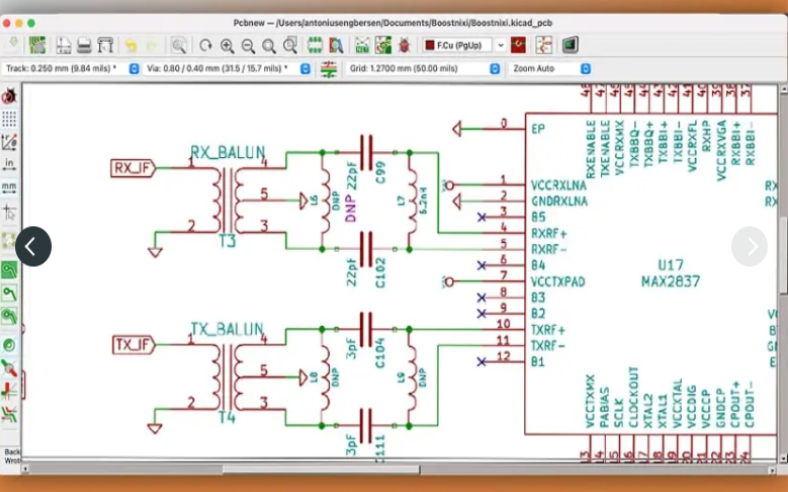

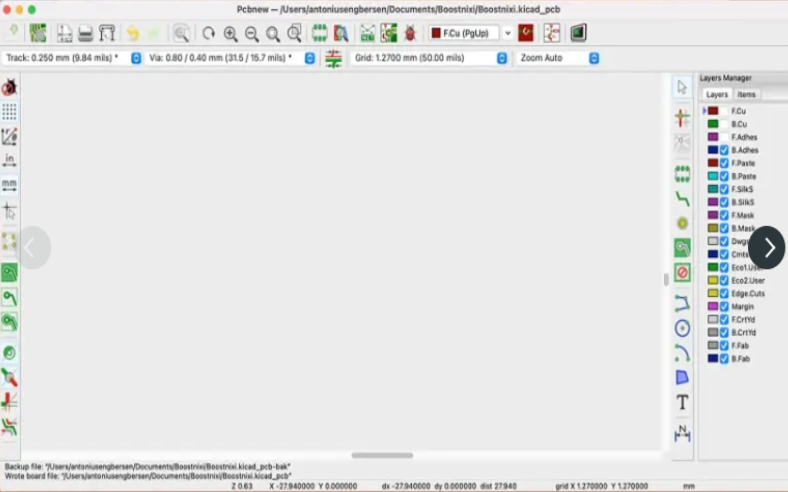

Editor de layout de PCB : O Pcbnew é o editor de layout de PCB que permite aos usuários organizar componentes, definir o roteamento de trilhas e garantir espaçamento e folgas adequados para um projeto de PCB.
Footprint Editor : O Footprint Editor permite que os usuários criem footprints personalizados para componentes ou modifiquem os existentes. Isso é crucial para garantir que os componentes se encaixem corretamente no PCB.
Visualizador 3D : Inclui um visualizador 3D que permite aos usuários visualizar seus projetos de PCB em três dimensões. Isso ajuda a verificar posicionamentos de componentes e detectar potenciais problemas de interferência.
Exportação de arquivo Gerber : Ele pode exportar arquivos Gerber, que são essenciais para a fabricação de PCBs. Esses arquivos incluem informações detalhadas sobre camadas de cobre, máscaras de solda e marcações de serigrafia.
Bibliotecas da Comunidade : Possui uma vasta e ativa comunidade de usuários, contribuindo para uma crescente biblioteca de componentes e footprints. Isso torna mais fácil encontrar e usar os componentes que você precisa em seus designs.
Design modular : sua abordagem modular permite que os usuários projetem circuitos complexos combinando esquemas menores.
Esquemas hierárquicos : você pode criar esquemas hierárquicos, facilitando o gerenciamento e a compreensão de projetos complexos.
Verificação de regras de design (DRC) : possui um recurso DRC integrado que ajuda a garantir que o design do seu PCB atenda às restrições de fabricação.
Roteamento interativo : o Pcbnew fornece recursos de roteamento interativo, simplificando a criação e a edição de rastros de PCB.
Esquemas de várias folhas : projetos grandes podem ser divididos em várias folhas, facilitando a organização e o trabalho em designs complexos.
Detalhes técnicos e requisitos do sistema
macOS 11.0 ou posterior

Perguntas frequentes
P: Posso importar/exportar designs de outras ferramentas EDA?
R: Ele suporta importação e exportação de vários formatos de arquivo como Eagle, Altium e mais, facilitando a colaboração com usuários de diferentes ferramentas EDA.

P: Como posso acessar as bibliotecas contribuídas pela comunidade?
R: Você pode acessar as bibliotecas contribuídas pela comunidade por meio do gerenciador de bibliotecas, que permite que você pesquise e instale bibliotecas diretamente de dentro do software.

P: Ele oferece algum recurso de simulação?
R: Ele foca em captura esquemática e design de PCB. Embora ele não forneça ferramentas de simulação integradas, você pode exportar seus designs para software de simulação de terceiros.

P: É adequado para iniciantes?
R: Tem uma curva de aprendizado, mas fornece documentação extensa e uma comunidade útil. Muitos iniciantes acham acessível e gratificante quando estão familiarizados com o básico.
